Как связать вашу программу с программой Астра Раскрой?

Какие программы можно связать с Астра Раскрой? Любые. Для чего это надо? Чтобы автоматически передать список деталей или материалов, который уже есть в вашей программе, в программу Астра Раскрой, раскроить их там и передать результаты раскроя обратно. Так вы существенно сократите время и полностью исключите ошибки на этапе ввода данных в раскрой, а в своей программе, получите результаты раскроя, если это необходимо, и сможете вывести любые отчеты, согласно принятой на вашем производстве практике.

Кому это пригодиться?

Ниже на рис. 1 показаны уровни взаимодействия программы Астра Раскрой и вашей программы. Вы можете остановиться только на первом уровне, просто передавая свой список деталей в Астра Раскрой, или реализовать и другие уровни – это на ваше усмотрение. Ниже мы рассмотрим все уровни взаимодействия.

связать программу раскроя с вашей программой

Рисунок 1 – Схема взаимодействия Астра Раскрой с любой программой

Уровень 1. Просто сохранить из своей программы файл, а затем открыть его в Астра Раскрой

Это самая простая задача. И, в общем случае, весь функционал для этого у вас уже есть. Просто сделайте это.

Если вы вводите список деталей в таблицу Excel, то сохраните свой файл, а затем в программе Астра Раскрой выполните команду Файл – Импорт и выберите этот файл. Программа Астра Раскрой может импортировать любые произвольные таблицы Excel. При первом импорте потребуется настроить – в каком порядке следуют поля в вашем файле (см. рис. 2). Аналогично выполняется настраиваемый импорт из любого текстового файла – TXT, CSV и др. Подавляющее большинство расчетных программ или программ проектирования умеет сохранять список деталей в файлы Excel или текстовые файлы. Например, в 3DConstructor или CADWORK экспортируйте список деталей в текстовый файл, а затем импортируйте этот файл в Астра Раскрой.

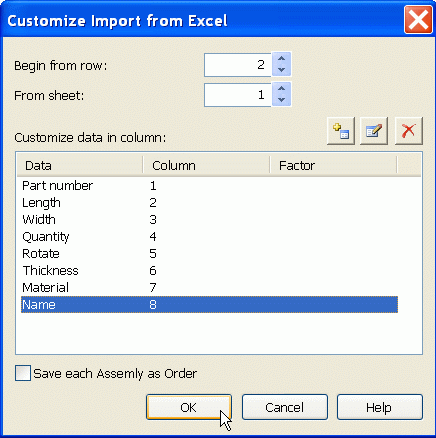

импорт из Excel в программу раскроя

Рисунок 2 – Настройка импорта из Excel

Подробнее о том, как настроить импорт из текстового файла или файла Excel смотрите в Справочной системе Астра Раскрой раздел «Как сделать - Настройка импорта из файла Excel».

Импорт данных из XML файла в Астра Раскрой выполняется еще проще, без всякой настройки. Но этот файл должен быть сформирован определенным образов в вашей программе. Например, в программе Komandor Designer планы раскроя (так там называется список деталей) сохраняются в XML файлы собственного формата. В программе Астра Раскрой достаточно выполнить команду Файл – Импорт и выбрать эти файлы.

Мы также предлагаем собственный формат XML. Подробное описание этого формата смотрите в Справочной системе в разделе «Details - Data exchange in the XML format». Ниже показан короткий фрагмент этого файла для демонстрации его открытости и простоты. Если вы разработчик конструкторской или расчетной программы, сохраните список деталей в этот файл и этого будет достаточно для связи с программой Астра Раскрой:

<?xml version="1.0" encoding="utf-8" ?> <data> <data_order name="Пример1" note="Пример импорта в программу Астра Раскрой"> <list_materials> <material name="MDF White" price="350.0"> <list_parts> <part number="1" length="900" width="600" thick="16.0" quantity="6"></part> <part number="2" length="450" width="200" thick="16.0" quantity="3"></part> </list_parts> <list_sheets> <sheet length="2750" width="1830" thick="16.0" quantity="3"/> </list_sheets> </material> </list_materials> </data_order> </data>

Уровень 2. Запуск программы Астра Раскрой с командной строки

Файл импорта, о котором шла речь выше, можно загрузить в Астра Раскрой не только вручную, но и автоматически, просто нажав в вашей программе кнопку «Раскроить». Для этого достаточно вставить в вашу программу код вызова Астра Раскрой с командной строки, например так:

"c:\program files\Астра Раскрой\astra.exe" "c:\dataex\import2.xml" –i -n

В этом примере командной строки задан путь к исполняемому файлу astra.exe, путь к файлу, который нужно импортировать и два флага: i – импортировать файл, n – запустить раскрой заказа после импорта. Вы также можете, запуская программу Астра Раскрой с командной строки, скрыть ее главное окно так, чтобы на экране был только прогресс-бар процесса раскроя. Такое поведение создаст полное впечатление, что процесс раскроя протекает непосредственно в вашей программе. Подробное описание этих функций смотрите в Справочной системе в разделах «Подробнее - Управление программой» и «Диалоговые окна и панели - Параметры - Управление - Действия по умолчанию».

Уровень 3. Экспорт результатов раскроя из программы Астра Раскрой в вашу программу

Результаты раскроя можно вернуть в файлах XML или Excel. Мы рекомендуем использовать XML файлы для обмена данными – их легче обрабатывать и они могут нести больше информации. Загружайте эти файлы в вашу программу, чтобы получить и обработать все результаты раскроя – площадь расхода материалов, площадь полученных остатков, длину реза, длину кромок и пр.

Уровень 4. Запуск вашей программы с командной строки

Чтобы полностью автоматизировать процесс обмена данными и связать Астра Раскрой практически бесшовно, введите в параметрах Астра Раскрой текст командной строки, которую программа должна выполнить при завершении работы. Т.е. программа Астра Раскрой завершит раскрой заказа, сохранит результаты в файл обмена данными, а затем выполнит командную строку, чтобы вызвать вашу программу и передать ей этот файл для обработки. Подробнее об этом смотрите в Справочной системе раздел «Диалоговые окна и панели - Параметры - Управление - Действия при выходе».

Если каких-то функций, из перечисленных выше, не хватает для связи вашей программы с Астра Раскрой, пожалуйста, напишите в комментариях к этому тексту или напишите нам письмо по эл. почте info@techno-sys.com. Если будете писать письмо, обязательно пишите в теме название программы Астра Раскрой.
